12樓發表于: 2020-06-04 16:53

只看該作者 | 小中大

沒用過信截的不確定問題在哪，不過可以試試PL的0V暫時先不接。像三菱的 PLC內部直流都沒接過

liujian-weng

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 696 點
下載積分: 12161 分
在線時間: 2664(小時)
注冊時間: 2007-11-13
最后登錄: 2025-05-01
查看liujian-weng的主題 / 回貼

13樓發表于: 2020-06-04 16:56

只看該作者 | 小中大

兩個電源都接地看看有沒有效果

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 18683 分
在線時間: 416(小時)
注冊時間: 2020-01-07
最后登錄: 2025-04-29
查看cypress1121的主題 / 回貼

14樓發表于: 2020-06-04 17:17

只看該作者 | 小中大

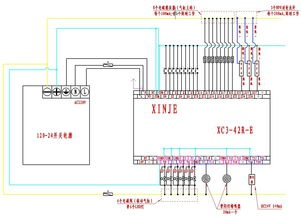

網路上找到一個示範接線圖，有點糊將就看一下。

肥肥的瘦子

目前做后端，搞搞新能源換電。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 254 個
工控威望: 2401 點
下載積分: 2919 分
在線時間: 40(小時)
注冊時間: 2020-02-28
最后登錄: 2025-03-25
查看肥肥的瘦子的主題 / 回貼

15樓發表于: 2020-06-04 18:53

只看該作者 | 小中大

關鍵是PLC輸出的直流電的電流太小了，不敢用

如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。

生產技術李鋼

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 410 個
工控威望: 11225 點
下載積分: 7866 分
在線時間: 245(小時)
注冊時間: 2018-07-24
最后登錄: 2025-05-01
查看生產技術李鋼的主題 / 回貼

16樓發表于: 2020-06-04 21:09

只看該作者 | 小中大

PLC輸入端的com端子接24v的正極，至少我目前遇到的是這樣。

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1911 個
工控威望: 2075 點
下載積分: 7278 分
在線時間: 508(小時)
注冊時間: 2016-06-19
最后登錄: 2025-05-01
查看goldage的主題 / 回貼

17樓發表于: 2020-06-04 22:21

只看該作者 | 小中大

你不要PLC的電源就好了

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 54318 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-04-30
查看john42tw的主題 / 回貼

18樓發表于: 2020-06-05 07:49

只看該作者 | 小中大

引用
引用第9樓namae于2020-06-04 14:49發表的 :

難道我用的是仿信捷的假貨嗎？跟你的不一樣？接線可是依據信捷說明書做的。無非測量了一下電壓，發現之間存在這么大的電壓差。測量各自的電源電壓都是24V左右。因不明原因特來此請教，是什么原因會產生電壓差？

這是電壓準位的問題。

將PLC 與 POWER [接地] 接好應該就好了。(不是0V，是接地)

«
